Product detail
Product detail
ใช้สำหรับติดตั้งรางสายไฟตะแกรง ยึดติดกับผนัง, เครื่องจักร หรือติดตั้งแบบแขวน ระยะห่างของการวางซัพพอร์ตอยู่ที่ 1.2 – 1.5 m. สำหรับรางไซต์ 9 mm.
ลักษณะการใช้งาน
Installation amount per cable basket size, L3000 mm.
| |||||||
| Part No. | 50 | 100 | 200 | 300 | 400 | 500 | 600 |
| SDL50/100 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| SDL50/200 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| SDL100/100 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| SDL100/200 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
SDL50 / SDL100 : SUPPORT

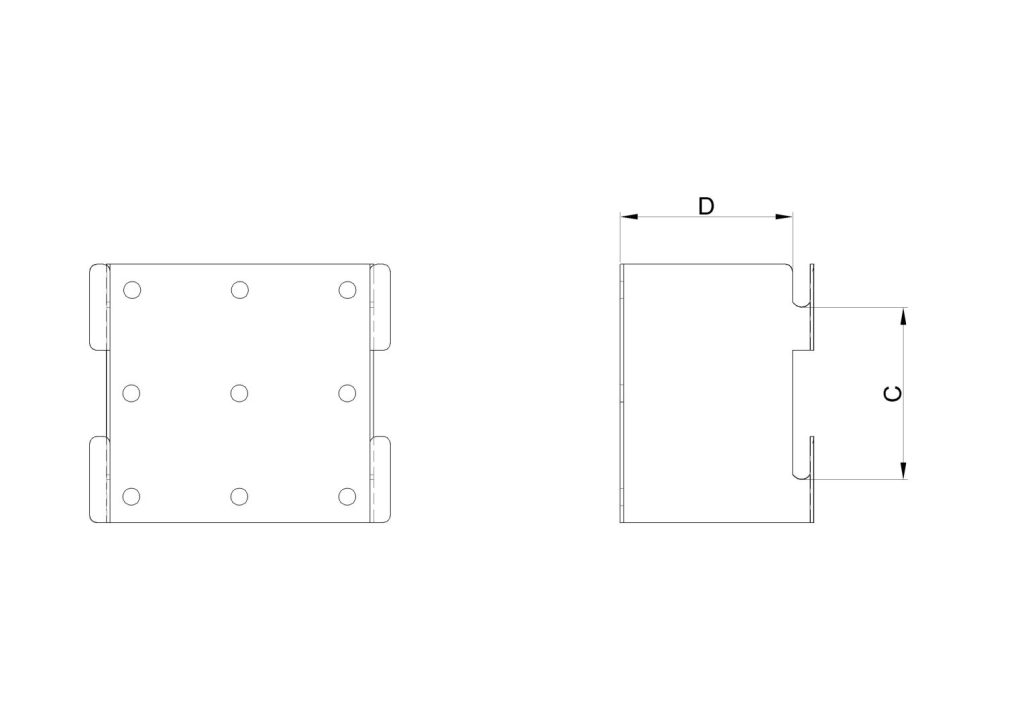

Dimentions

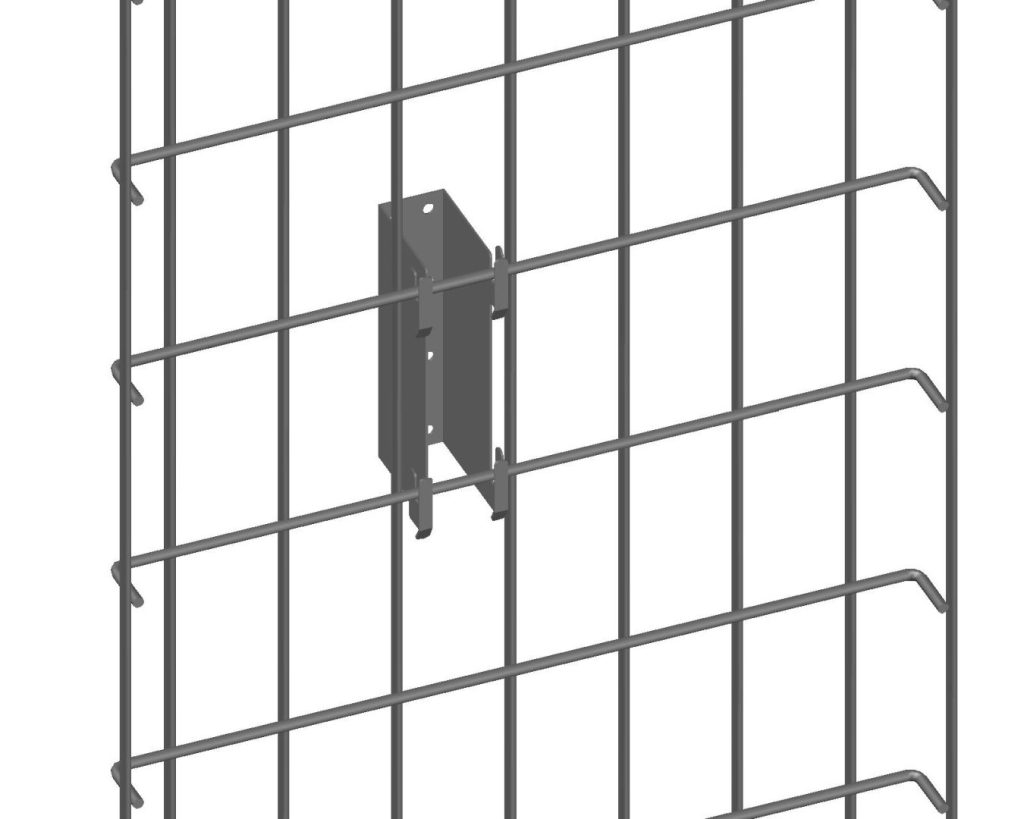

3D

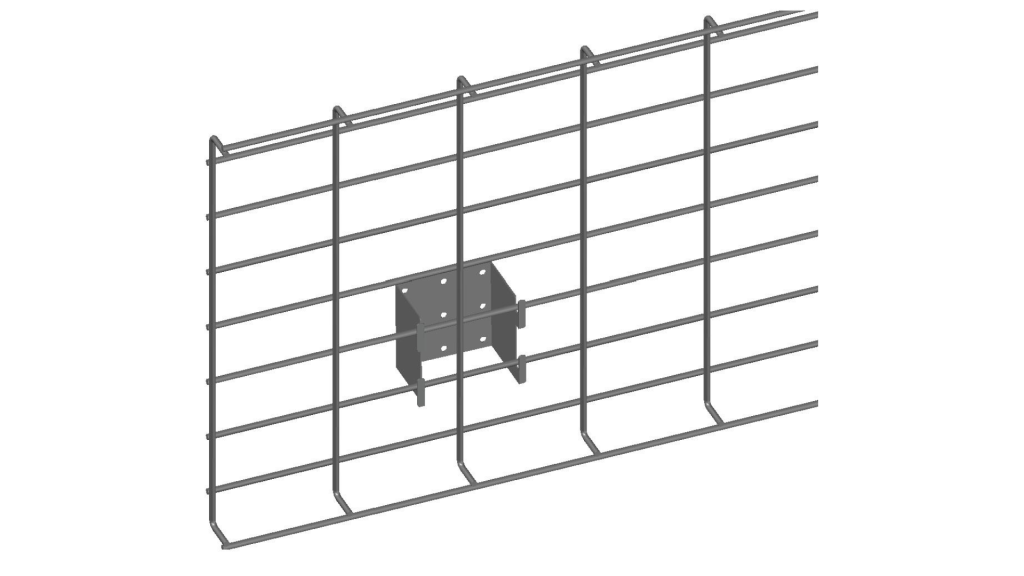

Installation
SDL50 / SDL100 : SUPPORT

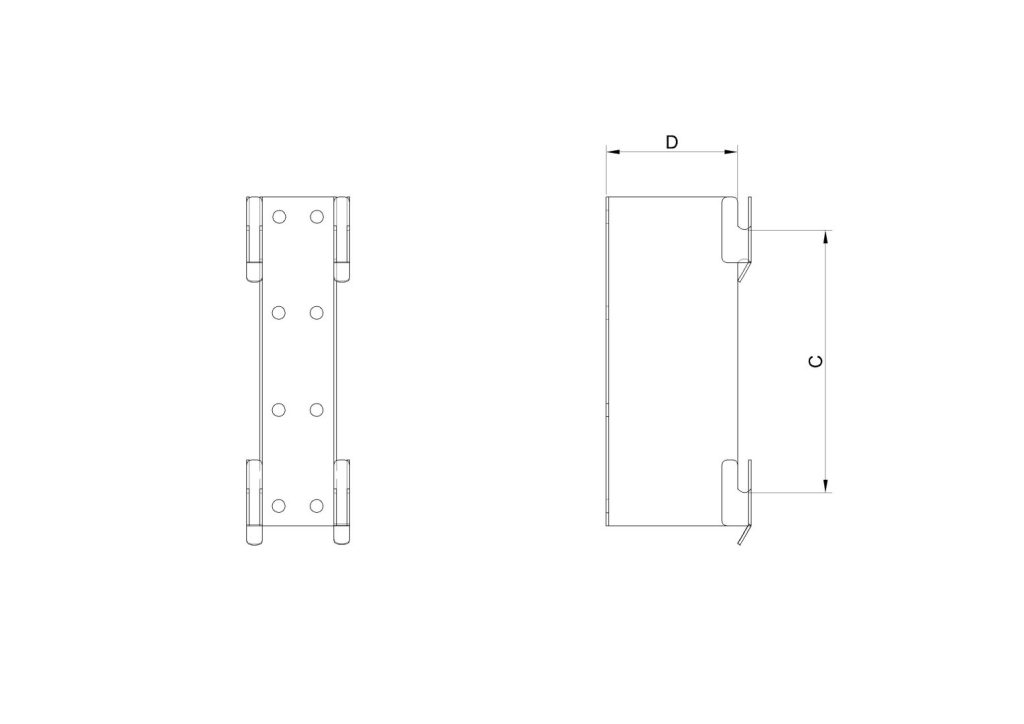

Dimentions
3D
Installation
Part No.
D (mm.)
C (mm.)
F (kgf)
50
100
400
50
200
480
100
100
360
100
200
400
